| 受信部 |
受信方式
|
ダブルスーパーヘテロダイン※1 |
トリプルスーパーヘテロダイン※2 |

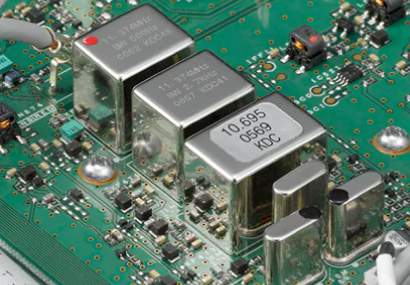

| 中間周波数 |
第1IF
|
11.374 MHz |
73.095 MHz |
| 第2IF |
24 kHz |
10.695 MHz |
| 第3IF |
-- |
24 kHz （FM以外） |
| 455 kHz （FM） |
受信感度
（TYP） |
SSB / CW / FSK
(S/N 10 dB) |
-6 dBμ （0.5 μV） （0.13～0.522 MHz） |
| 12 dBμ （4 μV） （0.522～1.705 MHz） |
| -14 dBμ （0.2 μV） （1.705～24.5 MHz） |
| -18 dBμ （0.13 μV） （24.5～30 MHz） |
| -18 dBμ （0.13 μV） （50～54 MHz） |
| AM（S/N 10dB） |
16 dBμ （6.3 μV） （0.13～0.522 MHz） |
| 30 dBμ （31.6 μV） （0.522～1.705 MHz） |
| 6 dBμ （2 μV） （1.705～24.5 MHz） |
| 2 dBμ （1.3 μV） （24.5～30 MHz） |
| 2 dBμ （1.3 μV） （50～54 MHz） |
| FM（12dB SINAD） |
-13 dBμ （0.22 μV） （28～30 MHz） |
| -13 dBμ （0.22 μV） （50～54 MHz） |
| スケルチ感度 |
SSB / CW / FSK / AM |
15 dBμ (5.6 μV) 以下 （0.13～0.522 MHz） |
| 25 dBμ (18 μV) 以下 （0.522～1.705 MHz） |
| 5 dBμ (1.8 μV) 以下 （1.705～30 MHz） |
| 1 dBμ (1.1 μV) 以下 （50～54 MHz） |
| FM |
-14 dBμ (0.2 μV) 以下 （28～30 MHz） |
| -14 dBμ (0.2 μV) 以下 （50～54 MHz） |
| イメージ妨害比 |
70 dB 以上 |
| 中間周波数妨害比 |
70 dB 以上 |
| 選択度 |
SSB
|
2.2 kHz 以上 （-6 dB） |
| 4.4 kHz 以下（-60 dB） |
| CW / FSK |
500 Hz 以上 （-6 dB） |
| 1.2 kHz 以下 （-60 dB） |
| AM |
6 kHz 以上 （-6 dB） |
| 12 kHz 以下 （-50 dB） |
| FM |
12 kHz 以上 （-6 dB） |
| 25 kHz 以下 （-50 dB） |
RIT可変範囲
|
±9.999 kHz |
| ノッチフィルター減衰量 |
60 dB 以上（Auto）, 70 dB 以上（Manual） |
ビートキャンセル減衰量
|
40 dB以上 |
低周波出力
|
1.5 W以上 （8 Ω） |
| 低周波出力インピーダンス |
4 Ω～8 Ω |
